博物館排水系統設計研究是非常重要的，水系統的每個細節設計都直接影響到日后的使用，每個環節的處理都非常關鍵。建筑網小編就博物館排水系統設計研究和大家說明一下。

阜陽市博物館是一個集藏品收藏保管、科學研究和陳列展示等基本功能為一體的，滿足使用需求的現代化博物館，主要承擔著收藏、研究、保護、展示、傳承本地區人類歷史文化遺產和自然遺存，開展群眾藝術鑒賞、國民教育和文化休閑活動等職能，是城南新區標志性的文化建筑。

1、工程概況

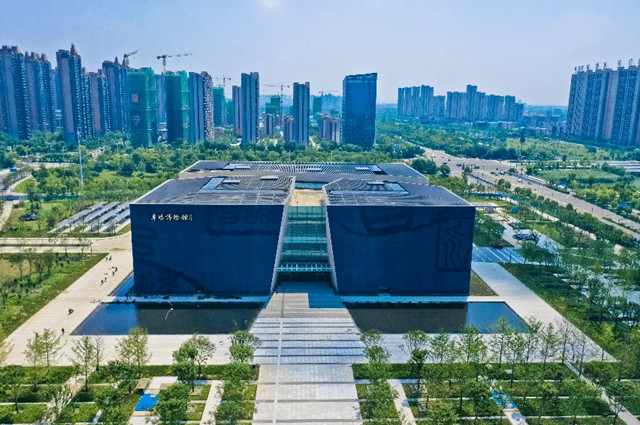

該工程位于阜陽市城南新區，博物館設計總建筑面積38660㎡，建筑高度23.75m，屬于大型館建筑。地上總共有四層，每層功能設置如下:一層設置各出入口、總服務臺、公共中庭、臨時展廳、貴賓接待區、數控物管區、庫前處理區;二、三層各有四個不同的專題展廳以及一個多媒體東南視角圖示廳，其中三層的兩個展廳為兩層通高，直通屋面;四層為博物館文物修復保護區、業務辦公區以及網絡中心機房。地下僅一層，主要為展品庫房區，報告廳，員工食堂，員工車庫和設備機房，標高為－7.6m。圖1為本館東南視角圖。

2、給排水專業設計難點

水在博物館建筑內無處不在，如生活給水，消防給水和雨水及生活排水等，但水又是博物館藏品的危害者，對無機質地制品和有機質地制品皆如此，潮濕環境加之有空氣污染的存在會導致各種藏品的劣化變質。本工程的給排水設計除了滿足基本的使用要求外，還要確保藏品的安全，即在設計中需要重點注意以下2個問題:①藏品保存場所除預作用噴淋管線外，其他管道不得進入;②用水消防的展廳需設排除積水的設施。以上兩個問題也是本設計的難點所在，尤其是排水管道的設計，該文主要介紹該工程中排水系統的設計。

3、排水系統設計

3．1排水系統分類

該工程中，排水系統主要包括生活排水、雨水排水和消防排水三類。室內采用雨污分流，污廢河流制，但消防排水作為廢水單獨設為一個排水系統，即總共形成污水、雨水和消防廢水三個排水系統，以下分別探討。

3．2污水排水系統

該工程污廢水最高日排水量按給水量的90%計，為156.6m3/d。地上部分污廢水采用重力流排至室外污水檢查井，地下室集水坑的廢水、衛生間的污水和廚房的含油廢水均采用壓力提升設備排放，其中為了改善地下室環境衛生，衛生間和廚房的污廢水是分別采用一體化智能設備提升至室外污水檢查井。由于污水系統主要接納衛生間的污廢水，采取在衛生間內就近設置管井和相應的立管，因此大部分污水橫支管都在衛生間內部解決，不影響藏品區域空間。但不是所有的衛生間都上下層在同一個位置，二層與三層南側的衛生間設置在不同的位置，需要在二層頂進行排水管道的轉換。為了盡可能使排水管道不進入藏品保存區域，提前對建筑專業的布局提出要求，即衛生間盡量布置在臨近公共走道的區域，兩個管井布置在走道旁邊且二者之間距離最近，這樣既可以避免轉換管道進入藏品區，又最大化的降低管道占用的走道空間高度。

3．3雨水排水系統

該工程屋面被切分為四個部分，中間為玻璃頂屋面，面積為1083m2，標高低于周圍其他屋面;左側南北屋面和右側屋面均在同一個高度，面積分別為:1653m2、2090m2和4305m2。頂層有部分為展廳區域，同時有文物修復技術區，鑒于藏品保存場所不得進入雨水管道的要求，該工程中落水管的數量在滿足雨水泄流量的前提下宜做到最少，另外每部分屋面的面積都較大，因此采用虹吸雨水排水系統。雨水量參照淮南市雨水暴雨強度公式:q=12.18(1+0.71lgP)/(t+6.29)0.71。該工程屋面雨水排水管道工程與溢流設施的總排水能力按100a重現期設計，雨水管排水能力按50a重現期設計，降雨歷時5min，屋面的雨水總設計流量為468.9L/S。根據屋面分布總共設有20個虹吸雨水系統，總排水量為601L/s，遠大于總設計流量。該工程在滿足泄雨量的同時需要解決另外一個問題，即雨水斗和懸吊管的設置位置。由于屋面面積大，無法單向找坡，大部分雨水斗盡量設置在走道等安全部位，但還是存在部分雨水斗和懸吊短管在展廳上空，另一方面出屋面的風井較多，無法在屋面設置連通的天溝。因此在屋面采用集水槽，無法避開展廳部位的設置結構夾層，供雨水斗和懸吊管的敷設。為了進一步降低因管理或施工引起的水安全隱患，在夾層設置側排斗。

3．4消防排水系統

該工程中消防排水包括兩部分:1．消防試驗排水;2．展廳消防積水排水。消防試驗排水按常規設計，即在消防水泵房和報警閥間設置集水坑和潛污泵，每層噴淋末端試水由管井內的專用排水立管排出。該工程難點是博物館展廳內的消防積水排除，由于沒有相應的工程案例可做參考，該如何設置排水設施，排量為多少規范并沒有的明確的規定。綜合考慮展廳內特殊情況，采取的措施是在展廳的地面單向找坡，在最低點處設置側排式地漏，在展廳外的井道旁空位處設置排水立管，與地漏相接，側排地漏的服務半徑為25m，即每個展廳設置2個側排地漏，排水立管和地漏均為DN100?？紤]到展廳內一般情況沒有水，即側排地漏的存水彎長期處于干涸狀態，為了防止室外檢查井的臭氣逸入室內，將廢水管排至室外水封井，采用回用雨水對水封井補水。

4、結語

阜陽市博物館作為集收藏保管、研究和展示為一體的公共文化建筑，對空間，衛生和安全等都具有較高的要求。在博物館中的給排水設計，在滿足使用要求的前提下，要充分考慮水對館區每個部位的安全隱患問題，另外需要考慮管線對空間的影響，特別是重力排水管的敷設位置和走向?qū)艨崭叨群筒仄繁４鎱^(qū)域的影響，且盡量將這些影響降低。
